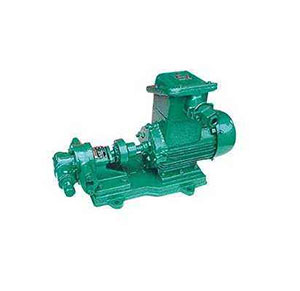

KCB防爆不銹鋼齒輪油泵|不銹鋼齒輪油泵

1、齒輪油泵結構簡單緊湊，使用和保養方便。

2、具良好的自吸性，故每次開泵前不須灌入液體。

3、潤滑是靠輸送的液體而自動達到的，故日常工作時無須另加潤滑液。

4、利用彈性聯軸器傳遞動力可以補償因安裝時所引起的微小偏差。在泵工作中受到不可避免的液壓沖擊時，能起到良好的緩沖作用。

產品說明書下載離心泵系列實物圖產品安裝圖紙

下一個：YG型不銹鋼防爆管道油泵上一個：CYZ-A型防爆自吸式離心油泵

概述

KCB系列普通齒輪潤滑泵主要用于各種機械設備中的潤滑系統中輸送潤滑油，適用于輸送粘度在10。E（75C.S.t）以下，溫度在300℃以下的具有潤滑性的油料。不銹鋼齒輪泵，可輸送無潤滑性的油料、飲料、低腐蝕性的液體。配用銅齒輪可輸送低內點液體，如汽油、苯等。本系列泵除配置普通電機外，還可根據用戶需要配置同規格的防爆電機。該泵齒輪全部使用硬齒面制造，并設有安全閥對電機起過載保護作用。

應用范圍

1.適用于輸送各種油類、如重油、柴油、潤滑油，配用銅齒輪可輸送內點低液體，如氣油、笨等，本單位還生產不銹鋼齒輪泵可輸送飲料和腐蝕性的液體。

2.不適用于含硬質顆?；蚶w維的，適用粘度為5×10-5～1.5×103m2/s。溫度不高為70℃，如需輸送高溫液體，請使用耐高溫齒輪泵，可輸送300℃以下液體。

結構簡圖

型號意義

性能參數表

型號	口徑	流量（L/min）	排出壓力（MPa）	吸程（m）	電機功率（KW）
KCB-18.3 2CY-1.1/14.5-2	3/4	18.3	14.5	5	1.5
KCB-33.3 2CY-2/14.5-2	3/4	33.3	14.5	5	2.2
KCB-55 2CY-3.3/3.3-2	1″	55	0.33	5	1.5
KCB-83.5 2CY-5/3.5-2	1″	55	0.33	5	2.2
KCB-83.3 2CY-5/5-2	11/2″	83.3	0.33	5	2.2
KCB-200 2CY-8/3.3-2	11/2″	83.3	0.33	5	3
KCB-200 2CY-12/1.3-22	2″	200	0.33	5	4
KCB-200 2CY-12/3.3-2	2″	200	0.33	5	4
KCB-200 2CY-12/6-2	2″	200	0.33	5	5.5
KCB-200 2CY-18/10-2	2″	200	0.33	5	5.5
KCB-200 2CY-18/3.6-2	21/2″	200	0.33	5	7.5
KCB-300 2CY-18/3.6-2	3″	300	0.33	5	5.5
KCB-300 2CY-18/6-2	3″	300	0.33	5	7.5
KCB83.3 2CY-29/3.6-2	3″	483.3	0.33	5	7.5
KCB83.3 2CY-29/3.6-2	3″	483.3	0.33	5	11
KCB-633-2 2CY-38/2.8-2	4″	633	0.28	5	11
KCB-633-2 2CY-38/8-2	4″	633	0.28	5	22
KCB-960-2 2CY-60/3-2	4″	960	0.3	5	18.5
KCB-960-2 2CY-60/6-2	4″	960	0.3	5	30

適用范圍

故障原因與解決方案

齒輪油泵故障現象	原因分析	排除方法
KCB齒輪油泵不排油或排油量少	1.吸入高度超過額定值 2.吸入管道通漏氣 3.旋轉方向不對 4.吸入管道堵塞或閥門關閉 5.安全閥卡死或研傷 6.液體溫度低而粘度增大	1.提高吸入液面 2.檢查各接合處，最好加否棉等密封材料加以密封 3.接泵的所示方向糾正 4.檢查管道是否堵塞，閥門是否全開 5.拆開安全閥清洗并用細研磨砂研磨閥孔，使用吻合。 6.予熱液休，如不可能，則降低排出壓力或減少排出流量
KCB齒輪油泵密封漏油	1.軸封處未調整好 2.密封圈磨損而間隙增大 3.機械密封動靜球的磨擦面損壞或有毛刺、劃痕等缺陷 4.彈簧松馳	1.重新調整 2.適量擰緊調節螺母或更換密封圈 3.更換動靜環或重新研磨 4.更換彈簧
KCB齒輪油泵噪音或振動大	1.吸入管或過濾網堵塞 2.吸入管伸入液面較淺 3.管道內進入空氣 4.排出管道阻力太大 5.齒輪軸承或側板嚴重磨損 6.回轉部份發生干涉 7.吸入液體的粘度太大 8.吸入高度超過額定重	1.消除過濾網上的污物 2.吸入管應伸入液池深左右 3.檢查各聯接處，使其密封 4.檢查排出管道及閥門是否堵塞 5.拆下清洗，并修整缺陷或更換 6.拆下檢查并排除故障 7.進行粘度測定并根據表二中第一現象第六條處理 8.提高吸入液面
