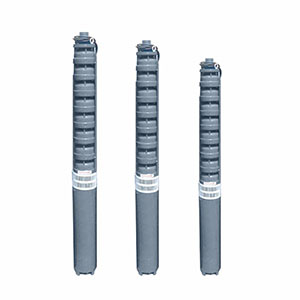

QJ型井用潛水泵

QJ型井用潛水泵是電機與水泵直聯潛入水中工作的提水機具,它適用于從深井提取地下水,也可用于河流、水庫、水渠等提水工程:主要用于農田灌溉及高原山區的人畜用水,亦可供城市、工廠、鐵路、礦山、工地供排水使用。

概述

     QJ型井用潛水泵是電機與水泵直聯潛入水中工作的提水機具,它適用于從深井提取地下水,也可用于河流、水庫、水渠等提水工程:主要用于農田灌溉及高原山區的人畜用水,亦可供城市、工廠、鐵路、礦山、工地供排水使用。

應用范圍

QJ型井用潛水泵主要特點

1.電機、水泵體,潛入水中運行,安全可靠.

2.對井管、揚水管無特殊要求(即:鋼管井、灰管井、土井等均可使用;在壓力許可下,鋼管、膠管、塑料管等均可作揚水管使用)。

3.安裝、使用、維護方便簡單,占地面積小、不需建造泵房。

4.結構簡單,節省原材料。 潛水電泵使用的條件是否合適,管理得當與使用壽命有直接的關系。


結構簡圖

QJ型井用潛水泵結構說明

1.QJ型潛水電泵機組由:水泵、潛水電機(包括電纜)、輸水管和控制開關四大部分組成。潛水泵為單吸多級立式離心泵:潛水電機為密閉充水濕式、立式三相鼠籠異歩電動機,電機與水泵通過爪式或中.鍵筒式聯軸器直接;配備有不同規格的三芯電纜:起動設備為不同容量等級的空氣開關和自耦減壓起動器、輸水管為不同直徑的鋼管制成,采用法蘭聯接,高揚程電泵釆用閘閥控制。

2.潛水泵每級導流殼中裝有一個橡膠軸承;葉輪用錐形套固定在泵軸上:導流殼采用嫘紋或螺栓聯成一體。

3.高揚程潛水泵上部裝有止回閥,避免停機水錘造成機組破壞。

4.潛水電機軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封,防止流砂進入電機。

5.潛水電機采用水潤滑軸承,下部裝有橡膠調壓膜、調壓彈簧,組成調壓室,調節由于溫度引起的壓力變化;電機繞組采用聚乙烯絕緣,尼龍護套耐水電磁線,電纜聯接方式按QJ型電纜接頭工藝, 把接頭絕緣脫去刮凈漆層,分別接好,焊接牢固,用生橡膠繞-層。再用防水粘膠帶纏2~3層,外面包上2~3層防水膠布或用水膠粘結包一層橡膠帶(自行車里胎〉以防滲水。

6.電機密閉,采用精密止口螺牷,電纜出口加膠塾進行密封。

7.電機上端有一個注水孔,有一個放氣孔,卜部打個放水孔。

8.電機下部裝有上卜—止推軸承,止推軸承上有溝槽用干冷卻,和它對磨的是不銹鋼推力盤,承愛水泵的上廠軸向力。


型號意義

性能參數表

型號流量(m3/h)揚程(m)電機功率(KW)額定電流A出水管直徑配套電纜規格
1OOQJ2-50/102400.752.0403×1.5+1×1
100QJ2-70/14701.13.13×1.5+1×1
100QJ2-80/16801.13.13×1.5+1×1
100QJ2-100/201001.53.83×1.5+1×1
100QJ2-110/221101.53.83×1.5+1×1
100QJ2-140/281401.53.83×1.5+1×1
100QJ2-150/301502.25.63×1.5+1×1
1OOOJ2-160/321602.25.63×2.5+1×1.5
100QJ2-190/381902.25.63×2.5+1×1.5
1OOOJ2-200/402003.07.33×4+1×2.5
100QJ3.2-40/62.2400.752.0403×1.5+1×1
1OOOJ3.2-54/8540.752.03×1.5+1×1
100QJ3.2.68/10681.13.13×1.5+1×1
100QJ3.2-72/11721.13.13×1.5+1×1
1OOQJ3.2-99/15991.53.83×1.5+1×1
1OOQJ3.2-108/161082.25.63×1.5+1×1
100QJ3.2-135/201352.25.63×2.5+1×1.5
1OOQJ3.2-144/211443.O7.33×4+1×2.5
100QJ3.2-170/251703.07.33×4+1×2.5
100QJ3.2-230/342304.010.263×4+1×2.5
100QJ5-24/65240.752.0403×1.5+1×1
100QJ5-36/9361.13.13×1.5+1×1
100QJ5-48/12481.53.83×1.5+1×1
100QJ5-64/16642.25.63×1.5+1×1
100QJ5-72/18722.25.63×1.5+1×1
100QJ5-88/22883.07.33×2.5+1×1.5
100QJ5-96/24963.07.33×2.5+1×1.5
1OOQJ5-108/271083.07.33×4+1×2.5
100QJ5-128/321284.010.263×4+1×2.5
100QJ5-164/411645.513.743×4+1×2.5
100QJ5-220/552207.518.53×6+1×4


型號流量(m3/h)揚程
(m)
電機功率(KW)額定電流(A)出水管直徑
mm
配套電纜規格
1OOQJ8-15/38150.752.0503×1.5+1×1
1OOQJ8-20/4201.13.13×1.5+1×1
1OOQJ8-30/6301.53.83×1.5+1×1
1OOQJ8-40/840995.63×1.5+1×1
1OOQJ8-50/10503.07.33×2.5+1×1.5
1OOOJ8-60/12603.O7.33×2.5+1×1.5
1OOQJ8-70/14703.07.33×2.5+1×1.5
1OOQJ8-85/17854.010.263×2.5+1×1.5
1OOQJ8-95/19955.513.743×4+1×2.5
1OOQJ8-100/201005.513.743×4+1×2.5
1OOQJ8-110/221105.513.743×4+1×2.5
1OOOJ8-135/271357.518.53×4+1×2.5
1OOQJ8-150/301507.518.53×4+1×2.5
1OOQJ10-48/1o10482.25.6503×1.5+1×1
1OOQJ10-60/13603.07.33×2.5+1×1.5
1OOQJ10-80/17804.010.263×2.5+1×1.5
1OOQJ10-108/221085.513.743×4+1×2.5
1OOQJ10-130/271307.518.53×4+1×2.5
1OOQJ15-34/1015343.O7.3503×2.5+1×1.5
100QJ15-52/14524.010.263×2.5+1×1.5
1OOQJ15-58/18585.513.743×4+1×2.5
1OOQJ15-82/24827.518.53×4+1×2.5
150QJ5-85/1258537.9503×4
150QJ5-100/1410037.93×4
150QJ5-150/21150410.263×4
150QJ5-200/282005.513.743×6
150QJ5-250/352507.518.53×6
150QJ5-300/423009.222.123×10
150QJ10-50/7105037.93×4
150QJ10-78/1178410.263×4


適用范圍

故障原因與解決方案
