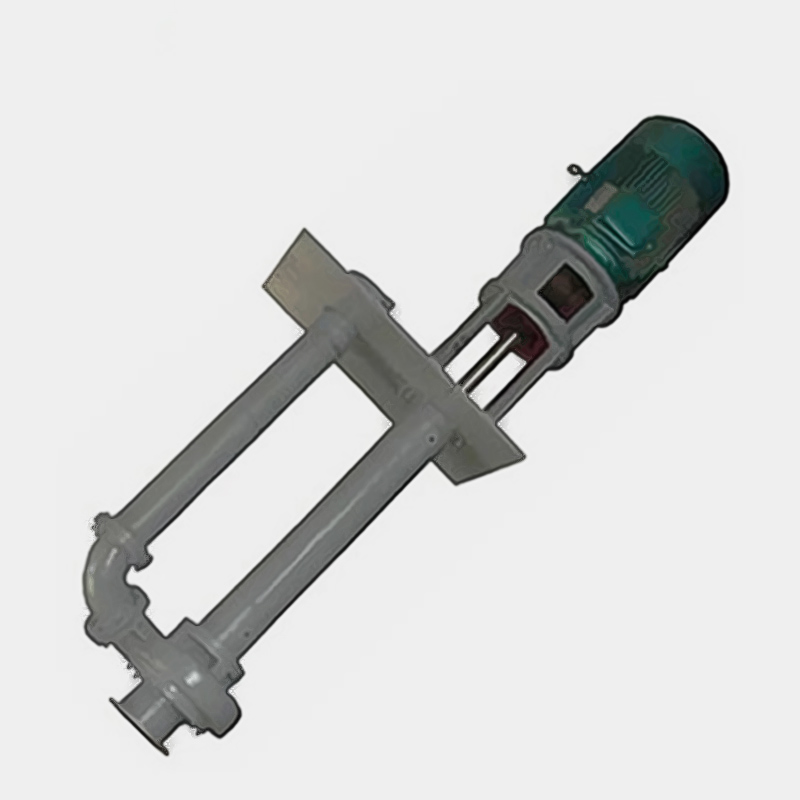

LSB高溫濃硫酸液下泵

LSB型液下泵是立式單級單吸離心泵，主要由泵體、泵蓋、葉輪、軸、底板、中間接管、出口管及密封、軸承、聯軸器等零部件組成組成。

概述

LSB高溫濃硫酸液下泵是立式單級單吸離心泵，主要由泵體、泵蓋、葉輪、軸、底板、中間接管、出口管及密封、軸承、聯軸器等零部件組成組成。軸向推力主要靠葉輪背葉片來平衡。剩余軸向力及轉子重量靠滾動軸承承受。泵可充分利用自身吸上高度，增加吸入管可增加泵機組的插入深度。但起動前，液面必須高于葉輪中心線以上。轉向：從電機往泵端看為逆時針方向旋轉。

應用范圍

具有如下特點：
廣泛的吸取了國內外液下泵結構設計和材料選擇的長處，使該泵一舉達到先進水平。
篩選了優秀水力模型，使性能穩定，成為高效節能泵。
采納國內耐腐蝕耐磨材料研究的最新成果，使之經久耐用，經濟合理。
該系列液下泵增加了吸入管結構，在同一深度下運轉較普通液下泵機組長度縮短，鼓泵機組剛性相對提高，運行平穩可靠。
該系列泵通用化、標準化程度高，互換性好。
泵機組拆裝維護方便。

結構簡圖

型號意義

40LSB-30A
　　 40代表流量（m3/h）
　　 LSB代表系列代號
　　 30代表揚程
　　 A代表葉輪切割

性能參數表

泵型號	Q（m3/h）	H（m）	N(r/min)	η(%)	功率(KW)		質量(KG)
泵型號	Q（m3/h）	H（m）	N(r/min)	η(%)	Pa	Pgr	質量(KG)
25LSB-40	25	40	2950	60	4.5	11	570
25LSB-40A	23.7	36	2950	59	3.9	11	570
25LSB-40B	22.5	32	2950	58	3.4	11	570
25LSB-40C	21	29	2950	57	2.9	7.5	570
55LSB-40	55	40	2950	66	9.1	22	630
55LSB-40A	52	36	2950	65	7.8	18.5	630
55LSB-40B	49.5	32	2950	64	6.7	15	630
55LSB-40C	46.7	29	2950	63	5.9	15	630
100LSB-40	100	40	2950	68	16	37	740
100LSB-40A	95	36	2950	67	13.9	30	740
100LSB-40B	90	32	2950	66	11.9	30	740
100LSB-40C	85	29	2950	65	10.3	30	740
100LSB-50	100	50	2950	74	18.4	45	735
100LSB-50A	95.3	45.5	2950	73	16.2	37	735
100LSB-50B	90.7	41	2950	72	14	37	735
20LSB-30	20	30	1450	43	3.8	11	730
20LSB-30A	19	27	1450	42	3.3	11	730
20LSB-30B	18	24	1450	41	2.9	7.5	730
20LSB-30C	17	21.5	1450	40	2.5	7.5	730
40LSB-30	40	30	1450	53	6.2	15	980
40LSB-30A	38	27	1450	52	5.4	15	980
40LSB-30B	36	24	1450	51	4.6	11	980
40LSB-30C	34	21.5	1450	50	4.0	11	980
80LSB-30	80	30	1450	65	10	30	940
80LSB-30A	76	27	1450	64	8.7	22	940
80LSB-30B	72	24	1450	63	7.5	22	940
80LSB-30C	68	21.5	1450	62	6.4	18.5	940
200LSB-30	200	30	1450	78	20.9	55	1020
200LSB-30A	190	27	1450	77	18.1	45	1020
200LSB-30B	180	24	1450	76	15.5	37	1020
