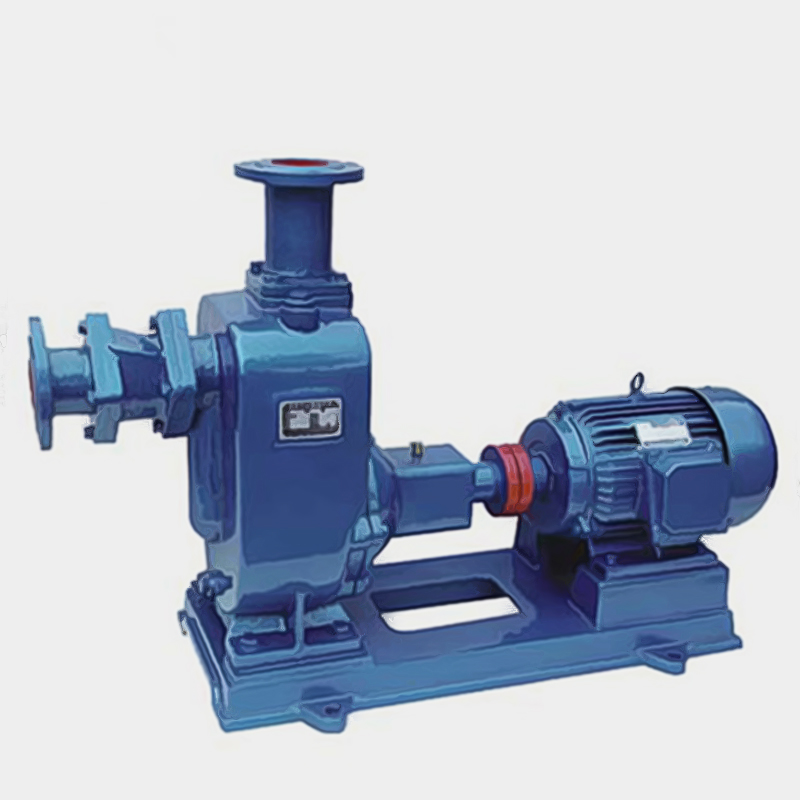

ZW無堵塞自吸排污泵

      ZW型自吸排污泵是本廠工程技術人員吸收國外技術,結合我國機電行業的實際情況而研制成功的。該泵通過葉輪和泵體的新穎結構,既可象一般自吸泵那樣不需要安裝底閥,又可以通過較大顆粒和較長的纖維,具有廣闊的應用市場和發展前景。ZW型自吸式排污泵,又稱固液或雜質


概述

 ZW型自吸式無堵塞排污泵,主要由泵體, 葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成。泵的結構見圖。ZW型自吸排污泵的工作原理:泵體內設有儲液腔,并通過上方的回流孔和下方的循環孔與泵工作腔相通,構成泵的軸向加流外混式系統。泵停止工作后,泵內腔已儲有一定容積的液體。當泵起動時,有關當局內的儲液在葉輪的作用下,夾帶著空氣被向上拋出,液體通過氣液分離管的網格回流到工作腔,氣體被排出泵外,使泵內形成一定的真空度,達到自吸的作用。

應用范圍

流量Q:8~800 m3/h

自吸排污泵口徑DN:25~300mm

自吸排污泵揚程H:15~80m

自吸排污泵轉速N:2900~1450r/min

自吸排污泵電機功率:1.5~132kw


結構簡圖

1

進口接管

9

葉輪

2

進口法蘭

10

機械密封

3

進口閥座

11

擋水圈

4

加水閥門

12

承座

5

出口接管

13

泵軸

6

泵體

14

軸承蓋

7

氣液分離管

15

底蓋板

8

后蓋

16

螺栓


型號意義

性能參數表

型號
流量Qm3/h
揚程m
電機功率KW
轉速r/min
ZW25-8-15
8
15
1.5
2900
ZW32-10-20
10
20
2.2
2900
ZW32-20-12
20
12
2.2
2900
ZW40-20-12
20
12
2.2
2900
ZW40-10-20
10
20
2.2
2900
ZW40-15-30
15
30
3
2900
ZW50-10-20
10
20
2.2
2900
ZW50-20-12
20
12
2.2
2900
ZW50-15-30
15
30
3
2900
ZW65-30-18
30
18
4
1450
ZW65-20-30
20
30
5.5
2900
ZW65-15-30
15
30
3
2900
ZW65-20-14
20
14
2.2
2900
ZW65-25-40
25
40
7.5
2900
ZW65-30-50
30
50
11
2900
ZW80-40-16
40
16
4
1450
ZW80-40-50
40
50
18.5
2900
ZW80-65-25
65
25
7.5
2900
ZW80-80-35
80
35
15
2900
ZW80-50-60
50
60
22
2900
ZW100-100-15
100
15
7.5
1450
ZW100-80-20
80
20
7.5
1450
ZW100-100-20
100
20
11
1450
ZW100-100-30
100
30
22
2900
ZW100-80-60
80
60
37
2900
ZW100-80-80
80
80
45
2900
ZW125-120-20
120
20
15
1450
ZW125-200-15
200
15
15
1450
ZW150-200-15
200
15
15
1450
ZW150-250-25
250
25
45
2900
ZW200-280-14
280
14
22
1450
ZW200-300-18
300
18
37
1450
ZW200-80-28
280
28
55
1450
ZW250-420-20
420
20
55
1450
ZW300-800-14
800
14
55
1450


適用范圍

1、環境溫度≤50℃,介質溫度≤80℃特殊要求可達200℃

2、介質PH值鑄鐵材質為6--9級,不銹鋼為2-13。

3、介質重度不超過1240千克/m3.

4、ZW型自吸排污泵自吸高度不能超過規定值4.5-5.5米,吸入管長度為≤10米。

5、ZW型自吸排污泵通過能力懸浮顆粒直徑為泵口徑的60%,纖維長度為泵口徑的5倍。


故障原因與解決方案

1.吸入管路越短越好,最長不超過10M。

2.此泵若用于抽吸較稠較粘的漿液后,需清洗泵腔,防止泵內留下沉淀物。

3.自吸泵第一次使用,仍需將泵腔灌滿水。

4.常規運行3000小時后,需對水泵進行拆檢保養,必要時更換不宜再用的易損件。

5.此泵可定做直聯式,同心度高,穩定性增強,亦更為經濟,不過維修稍嫌麻煩。

6.環境溫度≤45℃,介質溫度≤60℃。

7.介質PH值鑄鐵泵為6~9,不銹鋼自吸泵為1~14。

8.通過顆粒最大直徑為自吸泵口徑的60%,纖維長度為口徑的5倍。

9.介質中雜質總重量不超過介質總重量的15%,介質比重不超過1240千克/立方米。


該系列水力設計獨特,葉輪是縮在單獨的葉輪室內,連接葉輪室的是壓水室,當葉輪旋轉時,內液體產生強烈的軸向渦流作用,使進口造成真空,出口產生揚程。因而雜質可以從壓水室排出,所以它的流道是完全暢通的,其排污效果是其他自吸式排污泵無可比擬的。本單位生產的ZW自吸排污泵機可象一般自吸清水泵那樣不需要安裝底閥,又可吸排含有大顆粒固體塊、長纖維、沉淀物、廢礦雜質、糞便處理及一切工程污水物。
